PWB di HF, circuito stampato di alta frequenza per l'antenna di rf Taconic
Informazioni del PWB dell'antenna di rf:
Specificazione del PWB:
Strato del numero |
4 |
Finitura superficia |
ENIG |
Materiale di base |
Taconic |
Cu THK |
1OZ |
Bordo THK |
0.8mm |
Origine |
Shenzhen |
Dimensione del bordo |
12*6cm |
Maschera della lega per saldatura |
Verde |
PWB dell'antenna compreso:
PWB dell'antenna di GSM 3G, PWB dell'antenna della banda del quadrato, PWB dell'antenna della banda del multil, PWB dell'antenna di WIFI
PWB dell'antenna satellitare, PWB dell'antenna dell'automobile, PWB dell'antenna di GPS, PWB dell'antenna di GSM, PWB dell'antenna di radar, PWB dell'antenna di FM/AM, PWB dell'antenna 2.4GHZ
Possiamo offrire la produzione con alta qualità e competitivo
Oggetto |
Fabbricazione in serie |
Produzione di prova pilota |
Capacità |
Capacità |
|
Conteggi di strato |
1L_18L, HDI |
20-28, HDI |
Materiale |
FR4 |
|
Teflon, PTFE (F4B, F4BK), Rogers (4003,4350,5880) Taconic (TLX-8, TLX-9), Arlon (35N, 85N) ecc. |
||
Laminato misto materiale |
4 strati -- 10 strati |
12 strati |
FR4+Ro4350, Rogers3003+FR4 |
||
Dimensione massima |
610mm x 1200mm |
1200 - 2000MM |
Tolleranza del profilo del bordo |
±0.15mm |
±0.10mm |
Spessore del bordo |
0.125mm--6.00mm |
0.1mm--8.00mm |
Tolleranza di spessore (t≥0.8mm) |
± 8% |
±5% |
Tolleranza di spessore (t<0> |
±10% |
±8% |
Linea/spazio minimi |
0.10mm |
0.075mm |
Tolleranza di larghezza della traccia |
15%-20% |
10% |
Luogo di perforazione minimo (meccanico) |
0.2mm |
0.15mm |
Foro minimo del laser |
0.1mm |
0.075mm |
Posizione del foro/tolleranza del foro |
±0.05mm PTH: ±0.076MM NPTH: ±0.05mm |
|
Mini anello del foro (scelga |
0.075MM |
0.05MM |
Spessore del rame di OutLayer |
17um--175um |
175um--210um |
Spessore del rame di InnerLayer |
17um--175um |
175um--210um |
Mini ponte della maschera della lega per saldatura |
0.05mm |
0.025mm |
Tolleranza di controllo di impedenza |
±10% |
±5% |
Rifinitura di superficie |
HASL, HASL senza piombo, oro di immersione, latta di immersione, argento di immersione. |
|
Oro placcato, OSP, inchiostro del carbonio, |
||
tempo d'esecuzione 1-2L |
3-7 giorni |
1-2 giorni |
4- tempo d'esecuzione 8L |
7-10 giorni |
2-7 giorni |
tempo d'esecuzione 10-18L |
10-15 giorni |
4-9 giorni |
tempo d'esecuzione 20-28L |
15-20 giorni |
|
Formato di file accettabile |
TUTTI GLI archivi di Gerber, POWERPCB, PROTEL, PADS2000, cad, AUTOCAD, ORCAD, P-CAD, CAM-350, CAM2000 ecc. |
|
Standard di qualità |
IPC-A-600F e MIL-STD-105D CINA GB<4588> |

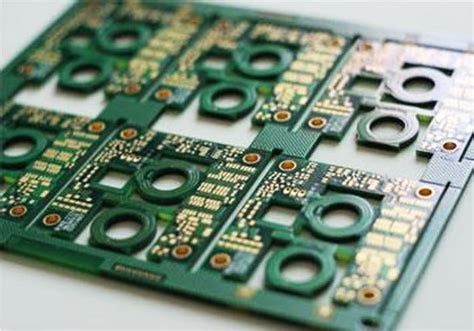

Immagine del PWB
