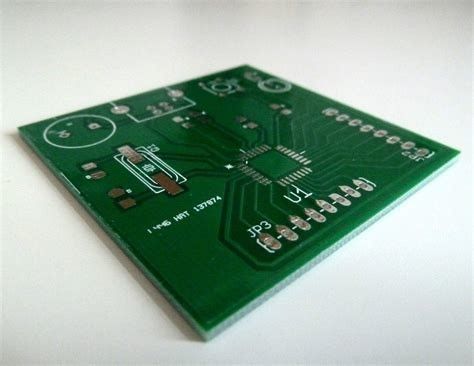

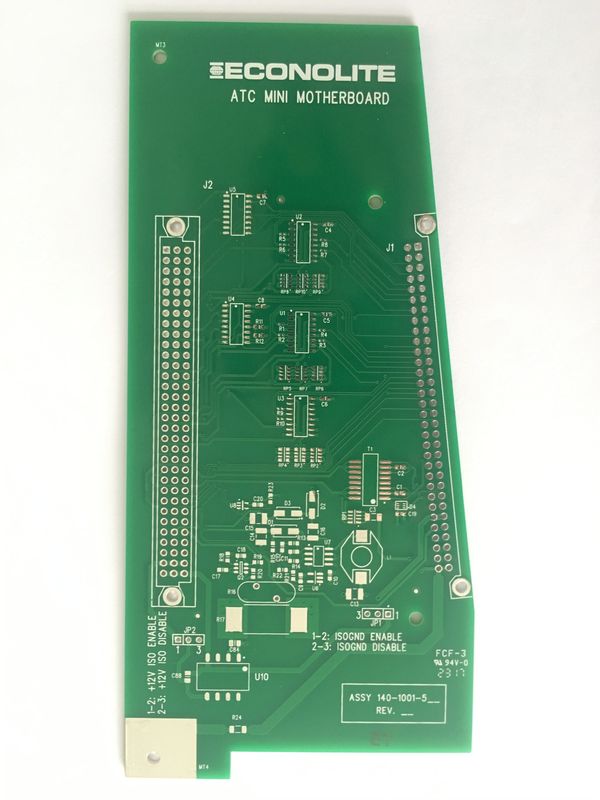

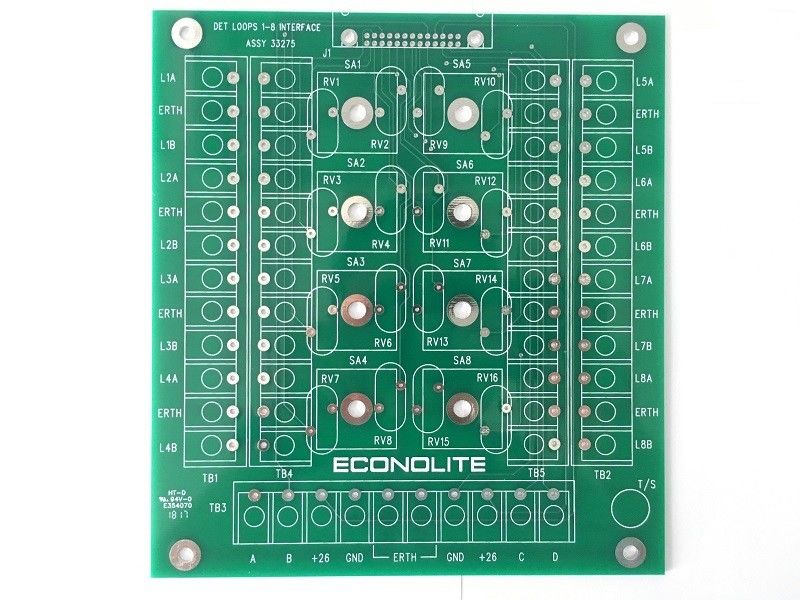

Circuito in vetro epossidico del prototipo FR4 servizi dell'Assemblea del PWB di 1-18 strati

Luogo d'origine:

La Cina (continente)

Marca commerciale:

OEM

Numero di modello:

E020

Materiale di base:

Spessore di rame:

1/3 di oncia 6 once

Spessore del bordo:

0,2 millimetri - 6,0 millimetri

Min. Hole Size:

0,2 millimetri

Linea larghezza minima:

3 mil

Interlinea minimo:

3 mil

Rifinitura di superficie:

Strato:

2 - 12 strati

Maschera della lega per saldatura:

Tutti i tipi di colore

Controllo di impedenza:

+/- 10%

Prodotto:

Circuito in vetro epossidico del PWB FR4

Strato

1-18 strati

Spessore del bordo

0.2-6.0 millimetri

Tipo dei laminati

FR-4, CEM-1, CEM-3, resina di BT, teflon, PTFE, Rogers, alluminio, Tg130 (150.170.180, 210), Berquist, Thermagon, Alon.Polyclad

Spessore di rame basso

Min: 12um (1/3oz)

Massimo: 140um (4oz) per lo strato interno;

210um (6oz) per lo strato esterno

Dimensione del foro finita min

Dalla perforazione meccanica: 0.2mm (0,008")

Allungamento

8:1

Dimensione massima del pannello

Fabbricazione in serie: × 740m (21,25" di 540mm × 29,13")

Campione: × 1100mm (21,25" di 540mm × 43,3")

Linea larghezza minima/spazio

3 mil/3 mil

Via il tipo del foro

Ciechi, Burried

Finitura superficia

HASL/HASL senza piombo,

Oro/argento/latta di immersione,

Oro istantaneo, doratura dura, doratura spessa selettiva,

Dito dell'oro (spessore dell'oro fino a 3um),

Argento di placcatura,

Inchiostro del carbonio, segno di Peelable, OSP

Maschera della lega per saldatura

Tutti i tipi di colore,

LPI, film asciutto,

Passo di min S/M (LPI): 0.1mm

Controllo di impedenza

Scelga la traccia o il differenziale controllato

50, 60, 70, 100, 110, 120, 130 ±10%

Passo minimo di legame

0.181mm (centro al centro)

Passo minimo di SMT

0.400mm (centro al centro)

Anello anulare minimo

0.025mm

Tipo di rivestimento del profilo

Percorso di CNC; V-segnare/tagliato; Perforazione

Tolleranze

± minimo 0.025mm di tolleranza di registrazione del foro (NPTH)

± minimo 0.075mm di tolleranza di registrazione del foro (PTH)

± minimo 0.05mm di tolleranza di registrazione del modello

± minimo 0.075mm di tolleranza di registrazione di S/M (LPI)

Segnare le linee ± 0.15mm

Spessore del bordo (0,1 -1.0mm) ±15%

Spessore del bordo (1,0 -6.35mm) ±10%

± diretto dimensione 0.13mm del bordo

± segnato dimensione 0.2mm del bordo

Prova elettrica

Tensione: 10V - 250V

Continuità: 10 - 1000 ohm
