Migliore prezzo di FPCB del cavo del fornitore piano flessibile di personalizzazione FPC
Servizio di Shinelink
servizio SME-elettronico di fabbricazione
Rifornimento e disposizione del PWB
Assemblea del PWB su SMT, su BGA e sulla IMMERSIONE
Sourcing redditizio delle componenti
Digiunano il prototipo di giro e la fabbricazione in serie
Assemblea di configurazione della scatola
Ingegneria di sostegno
Prove (spessore dei raggi x, della pasta 3D, Ict, AOI e prove funzionali)
|
Materiali |
Standard |
Avanzato |
|
FR4 (130 ‐ 180 Tg da DSC) |
Y |
Y |
|
L'alogeno libera |
Y |
Y |
|
Epossidico di BT |
Y |
Y |
|
Getek |
Y |
Y |
|
Isola 370HR 406 408 IS410 È 420 IS620 |
Y |
Y |
|
Nelco 4000 |
Y |
Y |
|
Rogers 4000 |
Y |
Y |
|
PTFE |
Y |
Y |
|
Du Pont Pyralux |
N |
Y |
|
Il centro di alluminio |
Y |
Y |
|
Finiture di superficie |
||
|
ENIG |
Y |
Y |
|
Oro istantaneo |
Y |
Y |
|
Nichel/duro oro elettrolitici |
Y |
Y |
|
HASL |
Y |
Y |
|
HASL senza piombo |
Y |
Y |
|
Immersione AG |
Y |
Y |
|
Caratteristiche standard |
Standard |
Avanzato |
|
Conteggio massimo di strato |
20 |
36 |
|
Dimensione massima del pannello |
21 ″ del ″ x24 |
24 ″ del ″ x30 |
|
Traccia di strato/gioco esterni (1/3 di oncia) |
0,0035 ″/0,0035 ″ [90μm/90μm] |
0,0025 ″/0,003 ″ [64μm/76μm] |
|
Traccia di strato/gioco interni (H oncia) |
0,003 ″/0,003 ″ [76μm/76μm] |
0,002 ″/0,0025 ″ [50μm/64μm] |
|
Spessore massimo del PWB |
0,125 ″ [3.2mm] |
0,177 ″ [4.5mm] |
|
Spessore minimo del PWB |
0,008 ″ [0.20mm] |
0,004 ″ [0.10mm] |
|
Dimensione mechancial minima del trapano |
0,008 ″ [0.20mm] |
0,004 ″ [0.10mm] |
|
Razione massima di aspetto del PWB |
10:01 |
12:01 |
|
Peso di rame massimo |
5 once [178μm] |
6 once [214μm] |
|
Peso di rame minimo |
1/3 di oncia [12μm] |
1/4 di oncia [9μm] |
|
Spessore minimo del centro |
0,002 ″ [50μm] |
0,0015 ″ [38μm] |
|
Spessore dielettrico minimo |
0,0025 ″ [64μm] |
0,0015 ″ [38μm] |
|
Dimensione minima del cuscinetto sopra il trapano |
0,018 ″ [0.46mm] |
0,016 ″ [0.4mm] |
|
Registrazione della maschera della lega per saldatura |
+ ″ del ‐ 0,002 [50μm] |
+ ″ del ‐ 0,0015 [38μm] |
|
Diga della maschera della lega per saldatura di Mimimum |
0,003 ″ [76μm] |
0,0025 ″ [64μm] |
|
Caratteristica di rame al bordo del PWB |
0,015 ″ [0.38mm] |
0,010 ″ [0.25mm] |
|
Tolleranza sulle dimensioni globali |
+ ″ del ‐ 0,004 [100μm] |
+ ″ del ‐ 0,002 [50μm] |
|
Caratteristiche di HDI |
||
|
Latta di immersione |
Y |
Y |

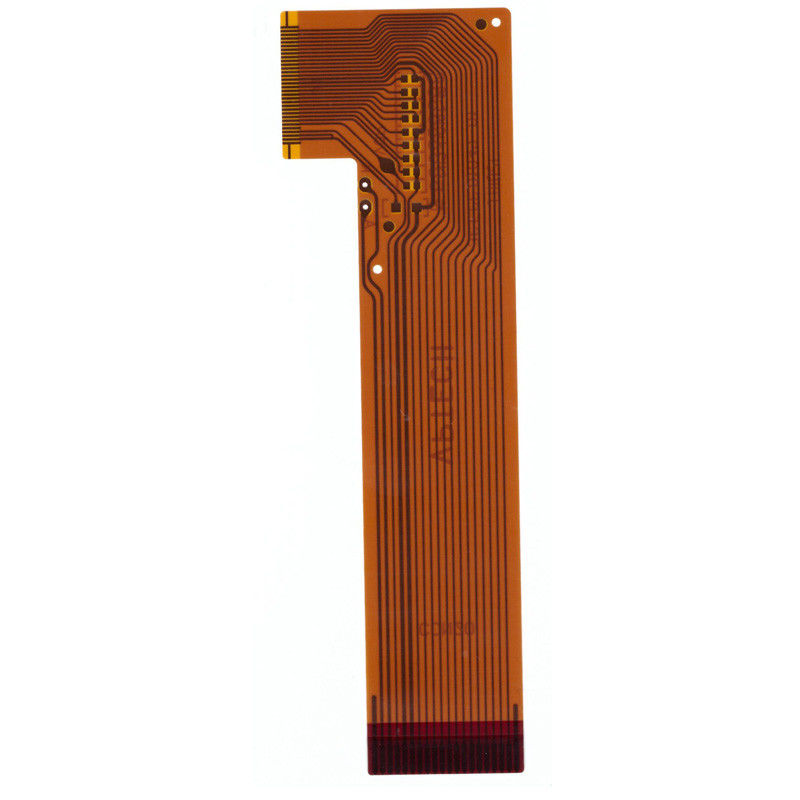

Immagine di FPCB
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
