3D Printing Electronics PCB Components Assembly , Prototype PCB Fabrication

Assemblaggio di componenti per PCB di elettronica di stampa 3D, fabbricazione di PCB prototipo

  • Evidenziare

    PWB di bordo

    ,

    Assemblea del PWB Servizi

  • Spessore del bordo
    1.6mm
  • Dimensione di Min.hole
    3mil
  • Larghezza di Min.line
    3mil
  • Caratteristiche 1
    L'archivio di Gerber/PCB ha avuto bisogno di
  • Caratteristiche 2
    E-prova 100%
  • Caratteristiche 3
    La qualità 2 anni garantisce
  • Luogo di origine
    La Cina
  • Marca
    OEM and ODM
  • Certificazione
    UL,RoHS, CE
  • Numero di modello
    SL81107S04
  • Quantità di ordine minimo
    1PC
  • Prezzo
    Negotiable
  • Imballaggi particolari
    Pacchetto ESD
  • Tempi di consegna
    5-7 giorni
  • Termini di pagamento
    T/T, Western Union, Moneygram, Paypal
  • Capacità di alimentazione
    100000pcs al giorno

Assemblaggio di componenti per PCB di elettronica di stampa 3D, fabbricazione di PCB prototipo

Servizio dell'Assemblea del PWB del bordo del PWB della penna di stampa dell'OEM del bordo PCBA del bordo

File richiesti per l'offerta di assemblaggio PCB


--- Per fornirti il ​​preventivo più efficiente e accurato sulla produzione dell'unità richiesta, ti chiediamo di fornirci le seguenti informazioni.
1. Il file Gerber, il file PCB, il file Eagle o il file CAD sono tutti accettabili
2. Una distinta base dettagliata (BOM)
3. Immagini chiare di campioni PCB o PCBA per noi
4. Quantità e consegna richieste
5. Metodo di prova per PCBA per garantire prodotti 100% di buona qualità.
6. File schematico per la progettazione di PCB se è necessario eseguire il test di funzionalità.
7. Un campione, se disponibile, per un migliore approvvigionamento
8. File CAD per la produzione di custodie, se necessario
9. Un cablaggio completo e un disegno di montaggio che mostrano eventuali istruzioni speciali di montaggio, se necessario

Capacità di processo del circuito stampato nuda

1

Livelli

Singolo lato, da 2 a 18 strati

2

Tipo di materiale della scheda

FR4, CEM-1, CEM-3, pannello per substrati in ceramica, pannello in alluminio, alta Tg, Rogers e altro

3

Laminazione del materiale composto

Da 4 a 6 livelli

4

Dimensione massima

610 x 1.100 mm

5

Tolleranza di dimensione

± 0,13 millimetri

6

Copertura dello spessore del pannello

Da 0,2 a 6,00 mm

7

Tolleranza dello spessore del pannello

± 10%

8

Spessore DK

Da 0,076 a 6,00 mm

9

Larghezza della linea minima

0,10 millimetri

10

Spazio linea minimo

0,10 millimetri

11

Spessore rame strato esterno

Da 8,75 a 175 μm

12

Spessore del rame dello strato interno

Da 17,5 a 175 μm

13

Diametro del foro di perforazione (trapano meccanico)

Da 0,25 a 6,00 mm

14

Diametro del foro finito (punta meccanica)

0,20 a 6,00 mm

15

Tolleranza del diametro del foro (trapano meccanico)

0,05 millimetri

16

Tolleranza posizione foro (punta meccanica)

0,075 millimetri

17

Dimensione del foro del trapano laser

0,10 millimetri

18

Spessore del pannello e rapporto del diametro del foro

10: 1

19

Tipo di maschera di saldatura

Verde, Giallo, Nero, Viola, Blu, Bianco e Rosso

20

Maschera di saldatura minima

Ø0.10mm

21

Dimensione minima dell'anello di separazione della maschera di saldatura

0,05 millimetri

22

Diametro foro tappo olio per maschera di saldatura

Da 0,25 a 0,60 mm

23

Tolleranza del controllo di impedenza

± 10%

24

Finitura superficiale

Livello di aria calda, ENIG, argento per immersione, placcatura in oro, stagno per immersione e dito d'oro


Tipi di Shinelink Prodotti PCBA

94V0 PCBA produce funzionalità di scala fino a

Combiniamo processi avanzati con risorse altamente qualificate. Tenersi al passo con la tecnologia avanzata e il sistema di gestione leader in servizi One-stop di assemblaggio PCB

Funzionalità SMT (RoHs Compliant) fino a:

1. Dimensione del chip 0201
2. Pitch del circuito integrato (IC) da 12 mil
3. Micro Ball Grid Array (BGA) - Passo 16 mil
4. Flip Chip (Controlled Collapse Chip Connection) - Passo 5 mils
5. Quad Flat Package (QFP) - Pitch 12 mils

Processo THT (saldatura ad onda) (compatibile con RoHs) fino a:

1. Saldatura ad onda laterale singola

Processo di miscelazione 2.SMT e THT


Funzionalità di assemblaggio di PCB

PCBA chiavi in ​​mano

PCB + component sourcing + assembly + package

Dettagli di assemblaggio

SMT e Thru-hole, linee ISO

Tempi di consegna

Prototipo: 15 giorni lavorativi. Ordine di massa: 20 ~ 25 giorni lavorativi

Test sui prodotti

Test della sonda volante, ispezione a raggi X, test AOI, test funzionale

Quantità

Quantità minima: 1 pz. Prototipo, piccolo ordine, ordine di massa, tutto OK

File di cui abbiamo bisogno

PCB: file Gerber (CAM, PCB, PCBDOC)

Componenti: Distinta base (elenco BOM)

Assemblaggio: file Pick-N-Place

Dimensione del pannello PCB

Dimensione minima: 0,25 * 0,25 pollici (6 * 6 mm)

Dimensione massima: 20 * 20 pollici (500 * 500mm)

Tipo di saldatura PCB

Pasta per saldatura solubile in acqua, RoHS senza piombo

Dettagli dei componenti

Passivo fino alla dimensione 0201

BGA e VFBGA

Chip Leaders / CSP senza piombo

Assemblaggio SMT a due lati

Fine Pitch a 0.8mils

BGA Repair and Reball

Rimozione e sostituzione delle parti

Pacchetto di componenti

Nastro tagliato, tubo, bobine, parti sciolte

Assemblaggio PCB
processi

Foratura ----- Esposizione ----- Placcatura ----- Etaching & Stripping ----- Punzonatura ----- Test elettrico ----- SMT ----- Saldatura ad onda --- - Assemblaggio ----- ICT ----- Test di funzionalità ----- Test di temperatura e umidità

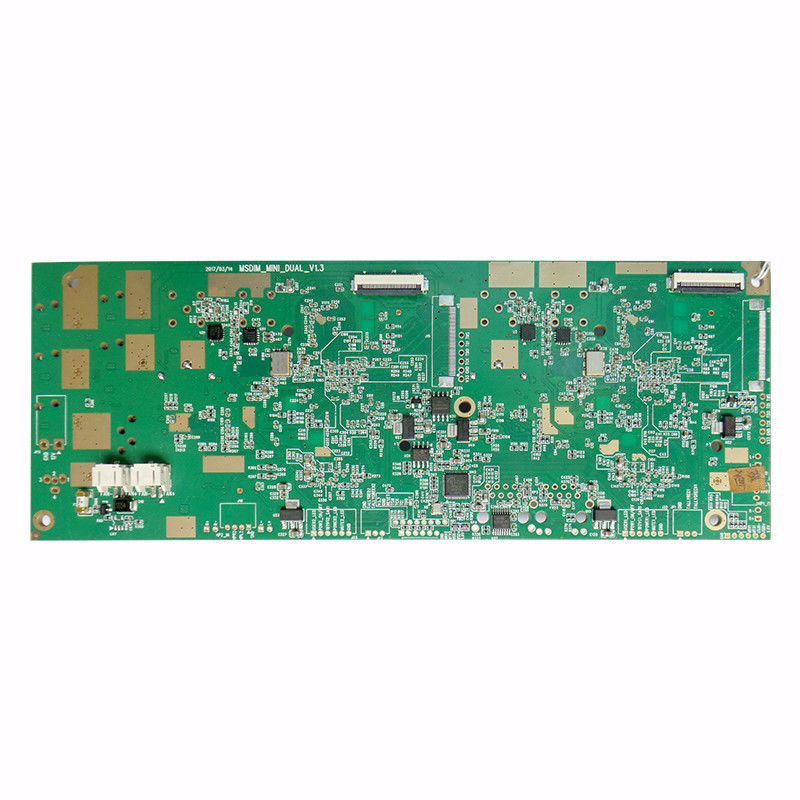

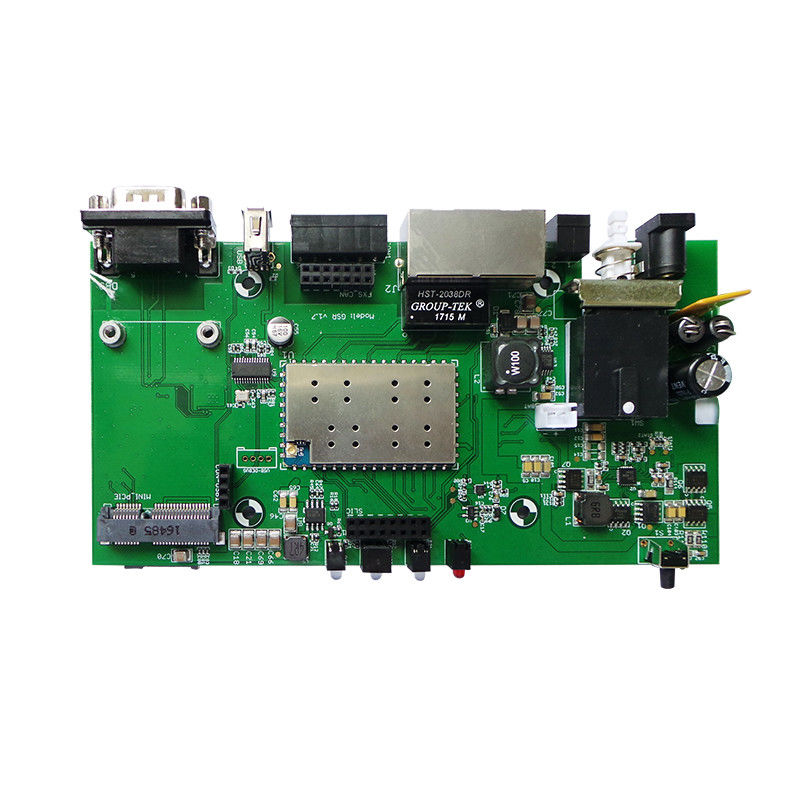

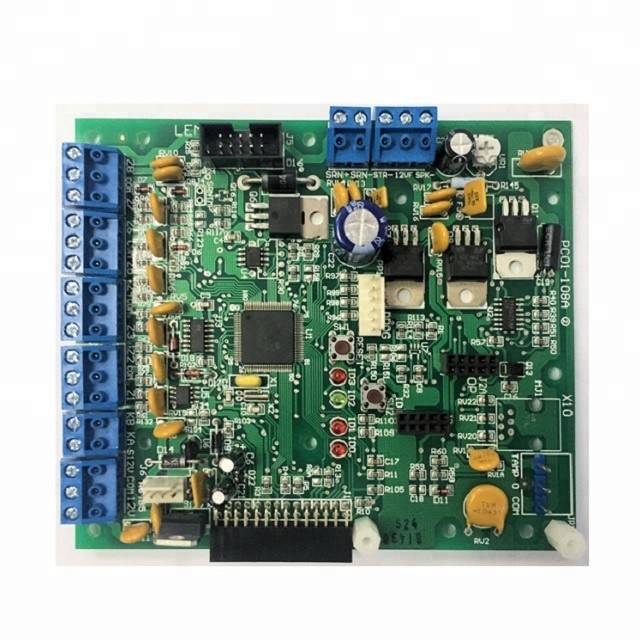

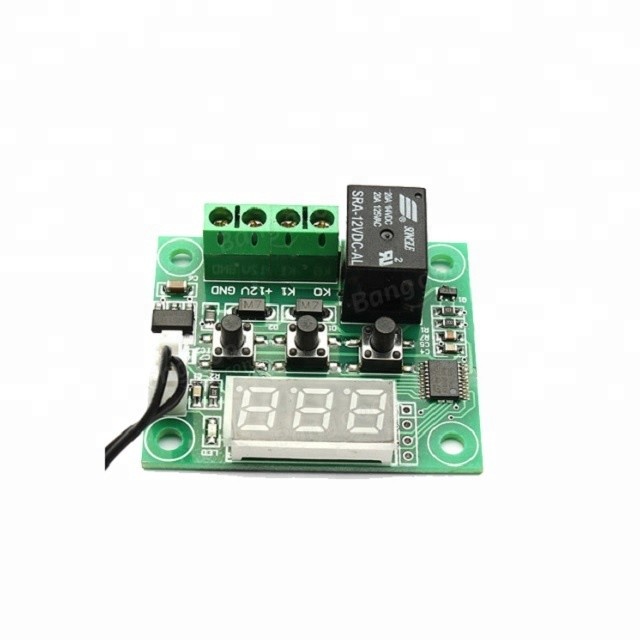

Immagine PCBA
